تنتشر أجهزة التحكم عن بعد فى كل الأجهزة المنزلية، بأسعار مرتفعة وبطريقة تشغيل معقدة، لكن أصبح من المستطاع صنع كارت إلكتروني قادر على تأدية نفس المهام وبشكل مبسط، يتميز بسهولة تصنيعه وتكلفته البسيطة، مع قدرته على التحكم في تشغيل وإيقاف أي جهاز كهربائي عن طريق أي ريموت كنترول موجود بالمنزل.
يمكنك عن طريق هذه الدائرة توصيل أى جهاز كهربائى مثل لمبة إضاءة أو مروحة أو جهاز تلفاز أو مدفأة أو أى جهاز كهربى آخر، وبالتالى فإن هذه الدائرة ستكون مناسبة لكبار السن وذوى الاحتياجات الخاصة الذين لا يمكنهم الوصول إلى هذه الأجهزة لتشغيلها أو إطفائها أو للعائلات الذين لديهم أطفال ويخشون عليهم من مخاطر العبث فى الكهرباء، هذا بالإضافة إلى أنها ستفيدك فى إغلاق وتشغيل إضاءة الغرفة عن بُعد ، وفق مجلة لغة العصر.
فكرة عمل الدائرة:
تعتمد فكرتها فى الأساس على استخدام جهاز ريموت كنترول، فى تشغيل وفصل التيار الكهربى عن أي جهاز متصل بهذه الدائرة، بالضغط على أى زر به.

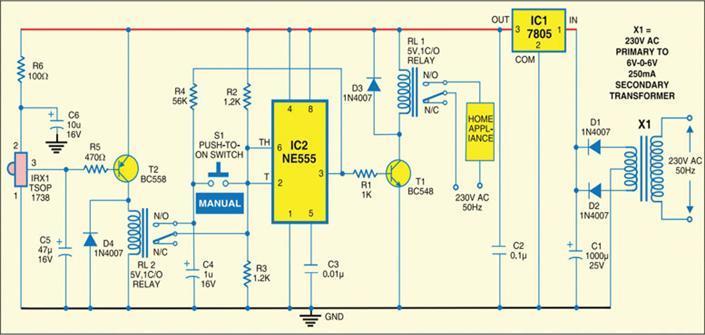

بالنظر إلى الدائرة الكهربائية ، نلاحظ وجود محول خافض للفولت من نوع Center Tap Transformer يخفض من 230Vac الى 6-0-6 Vac وبعده كاثنين دايود للتوحيد ثم الدخول إلى مكثف تنعيم بقيمة 1000uf ثم إلى مثبت الفولت LM7805 وبذلك نكون قد حصلنا على تيار ثابت بقيمة 5VDC / 1A.
فى الجهة المقابلة ستجد وحدة استقبال للأشعة تحت الحمراء من الريموت كنترول TSOP 1738 ، مهمتها استطلاع وجود إشارة، وعند حدوث الضغط على أى زر فى الريموت كنترول يحدث تذبذب فى الإشارة الصادرة من الطرف رقم 3 من وحده استقبال الأشعة، وهنا يأتى دور المكثف C5 الذى يقوم بتثبيت الإشارة هو والمقاومة R5 عند طرف قاعدة الترانسيستور T2، الذى يقوم بدوره بتشغيل الريليةRL2 ويعطى إشارة إلى الدائرة المتكاملةNE555 والتى تعتبر هنا العقل المدبر لأنها تقوم بإمساك الإشارة بعد الضغط على زر الريموت كنترول حتى وصول إشاره أخرى من الريموت كنترول للإغلاق فإذا كانت الإشارة الصادرة من الترانسيستورT2 هى التى تتحكم فى الجهاز المراد تشغيله ، يجب عليك الاستمرار بالضغط على زر الريموت كنترول طوال الفترة التى تريد تشغيل الجهاز بها وهذا أمر مستحيل، ومن هنا يتضح فائدة الدائرة المتكاملة NE555.
بعد أن تقوم الدائرة المتكاملة بالتقاط الإشارة حتى بعد الضغط على زر الريموت كنترول، تعمل علي توصيل إشارة تشغيل إلى الترانسيستورT1 ، المسئول عن تشغيل الريليهRL1 ، المنوط به توصيل وفصل التيار الكهربى عن الجهاز المراد التحكم به، عند الضغط على أى زر بالريموت كنترول ووصول الإشارة إلى الدائرة المتكاملةNE555 ، تقوم بعكس حالة التشغيل إلى حالة الإيقاف فبالتالى ينفصل التيار الكهربى عن الجهاز المراد التحكم به.
توفر لك هذه الدائرة إمكانية التحكم اليدوى بالأجهزة، فمن خلال الضغط على S1 الزر Push Button يمكنك أيضا التحكم فى توصيل وفصل التيار الكهربى عن الجهاز المراد التحكم به ، ويمكن التبديل بين التشغيلعن طريق الريموت كنترول والفصل عن طريق الزر S1 والعكس صحيح .
وقد ذكرنا فى العدد قبل الماضى كيفية اختيار الريليه حيث إن RL1 هو الذى سيتحمل تيار التشغيل ، أما بخصوص الريليه RL2 فلا تنشغل به حيث يمكنك شراء أى ريلية بتيار قليل سيقوم بالعمل.
كيفية اختيار الريليةRL1:
بما أن هذا الجزء المسئول عن توصيل أو فصل التيار الكهربى للجهاز فلابد من حساب التيار الخاص به، فى البداية تقوم هذه الدائرة بتشغيل ريليه بجهد 5VDC ، و يتم حساب التيار الخاص بهذا الريلية عن طريق جهد الجهاز أو الأجهزة المتصلة بهذه الدائرة فإذا كان جهد الجهاز المتصل مثلاً 7 أمبير، فلا ينبغى أبدا شراء ريليه أقل من هذا التيار وإلا سيتلف، ويمكنك معرفة الجهد الخاص بالأجهزة عن طريق مراجعة اللوحة الخلفية للجهاز أو كتالوج التشغيل وإذا كنت تريد توصيل أكثر من جهاز فلابد من معرفه التيار الأقصى لتشغيل كل جهاز وجمع كل هذه التيارات وشراء ريليه يتحمل هذا التيار.
ملاحظات ونصائح مهمة:
– لأمان التشغيل وضمان عمر افتراضى أطول لهذا المكون المهم لابد من أن يكون أقصى تيار للأجهزة المراد حمايتها أقل بنسبه 75 % إلى 80 % من تيار هذا الريلية فمثلا إذا كان التيار الخاص بالأجهزة يساوى تقريباً من 7 إلى 8 أمبير فيجب ألا يقل تيار الريلية عن 10 أمبير أو أكثر.
– ينصح بشراء ريليه صناعى يركب على قاعدة.
– إذا كنت تريد توصيل أكتر من جهاز كهربى على هذه الدائر فلا ينصح أبدا بالجمع بين أكثر من جهاز يحتوى على مواتير كالغسالة أو الثلاجة أو السخانات.
مكونات الدائرة :
X1 = Center Tap Transformer 230Vac : 6-0-6Vac /250mA or more Current
D1-D2-D3-D4 = Diode1N4007
IRX1 = TSOP 1738
T1 = BC548
T2 = BC558
S1 = Bush Button any size
IC1 = Regulator LM7805
IC2 = NE555
C1 = 1000uf/25v
C2 = 0.1uf
C3 =0.01uf
C4 = 1uf/16v
C5 = 47uf/16v
C6 = 10uf/16v
R1 = 1kΩ
R2 = 1.2kΩ
R3 = 1.2kΩ
R4 = 56kΩ
R5 = 470Ω
R6 = 100Ω
RL1 = Relay 5V / Current Depending on your Device
RL2 = Relay 5V / Any Low Current Relay
